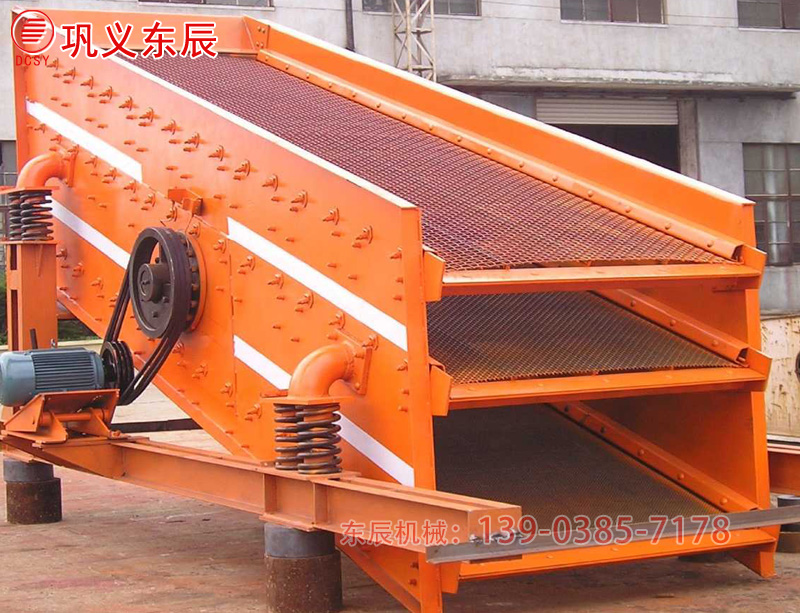

直线振动筛介绍
直线振动筛是一种石料厂用多层数振动筛，采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，三层直线振动筛广泛应用于矿山、建材、交通、能源、化工等行业。
石料用振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振动筛机处理能力强，筛分效率较高，具有技术参数合理，结构强度较高，运转可靠，噪音小，维修方便等特点。
直线振动筛结构特征
直线振动筛采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷；振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
直线振动筛技术参数
| 型号 | 筛网层数 | 筛网面积(m2) | 筛孔尺寸(mm) | 最大进料尺寸(mm) | 处理能力(m3/h) | 振动功率(r/min) | 双振幅(mm) | 电机功率(kw) | 筛面规格(mm) | 总重量(kg) | 外形尺寸(长×宽×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 1200×2500 | 3500 | 3040×1840×800 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 1200×2500 | 3850 | 3040×1840×1200 |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 1200×3000 | 4200 | 3390×1900×800 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 1200×3000 | 4600 | 3537×1900×1200 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 1200×3700 | 4600 | 4090×1900×800 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 1200×3700 | 5200 | 4400×1950×1200 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 1500×3500 | 5890 | 4552×2250×900 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 1500×3500 | 6700 | 4552×2250×1600 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 1500×4500 | 6330 | 5400×2250×1600 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 1500×4500 | 6800 | 5400×2250×1700 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 1500×4800 | 6980 | 5300×2200×860 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 1500×4800 | 7600 | 5752×2200×1600 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 1800×4800 | 9080 | 6140×2470×1380 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 1800×4800 | 9600 | 6140×2710×1780 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 1800×5400 | 10150 | 6500×2600×1300 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 1800×5400 | 10840 | 6960×2600×1630 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 2100×6000 | 11780 | 7300×2950×2000 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 2100×6000 | 12800 | 7300×2950×2000 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 2400×6000 | 15600 | 7450×3230×1500 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 2400×6000 | 17600 | >7450×3230×1910 |
石料用振动筛结构
振动筛（震动筛）结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心重，可获得不同振幅。
直线振动筛的特点
1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、石料用振动筛采用振动电机作为激振源，使用维修方便。
3、三层直线振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命较长，不易堵孔。
巩义东辰生产：定制直线振动筛、石料直线振动筛、矿山直线振动筛、三层直线振动筛、矿用直线振动筛、石料厂振动筛、石料场振动筛
